VP6000 vacuum

Stand-Alone Systeme für flexible Serienproduktion

Features

Der große Werkstückträger (600 x 600 mm) lässt sich flexibel beladen. Über Auflageleisten und Mittenunterstützungen ist auch das Löten von doppelseitigen Baugruppen kein Problem.

Großer Werkstückträger 600 x 600 mm

Permanentfiltersystem

Serienmäßig eingebautes Permanentfiltersystem zur größtmöglichen Reduzierung der Verschmutzung.

Permanentfiltersystem

Die neue Bedienoberfläche mit Touch Display ermöglicht eine leichte und intuitive Bedienung.

Intuitive Bedienung

Mit dem optionalen Barcode Scanner können Produktcodes auf der Baugruppe erfasst werden und anschließend für die Traceability mit den Lötprofilen verknüpft werden.

Optional: Barcode Scanner für Traceability

Optional: Ausführung Semi-Inline um Produktivität weiter zu steigern

Optional: Semi-Inline

Weitere Features
  • Perfekte Lötstellen durch die Anwendung modernster Technologien
  • Keine Überhitzung oder Zerstörung elektronischer Baugruppen
  • Geringe Gesamtbetriebskosten
  • Robustes Design für Serienproduktion
  • Wartungsarmer und ruckelfreier Transport

Das Anlagenkonzept

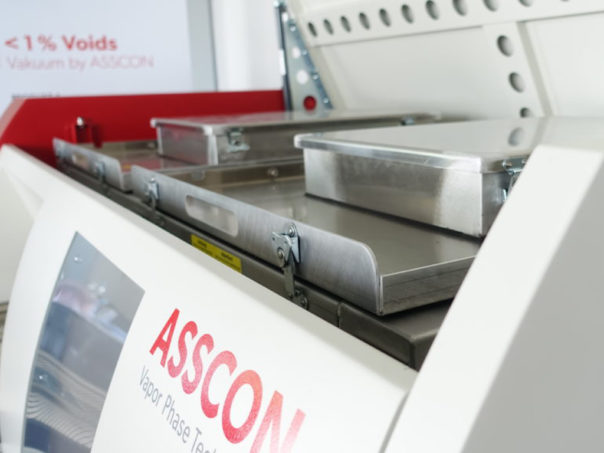

Maximale Flexibilität und optimale Lötqualität sind wesentliche Merkmale der ASSCON Stand-Alone Dampfphasen-Lötsysteme. Durch die Verwendung von Werkstückträgern sind diese Anlagen hervorragend geeignet für kleine und große Produktionsmengen sowie für jegliches Design und Größe von Baugruppen. Die Mehrkammeranlagen finden aufgrund ihrer kompakten Bauweise Platz in nahezu jeder Fertigung. Die Konzeption als Batch-Anlagen ermöglicht eine Inselfertigung. Auf diese Weise kann die Anlage von unterschiedlichsten Fertigungsplätzen aus beschickt werden.

Mit der patentierten Multi Vacuum Technologie werden Lunker (Voids) in Lötstellen reduziert und Lunkerraten <1% erreicht. Das im Prozess zuschaltbare Vakuummodul ist außerhalb des Lötbereichs angeordnet (Clean Vacuum Technologie) und dadurch äußerst wartungsarm.

mehr erfahren

Details

VP6000

Mit flexibel beladbaren Werkstückträgern und einem maximalen Lötgutformat von 600 x 600 mm eignet sich diese Anlage hervorragend für kleine, aber auch große Produktvolumina.

Werkstückträgerformat

600 x 600 mm

Maximale Lötguthöhe

60 mm

Anschlussspannung

400 V / 3 / N / PE 50 Hz

Anschlussleistung

13,4 kW

Durchschnittlicher Energieverbrauch

3,7 kWh

Endvakuum Pumpe

0,5 mbar

Oxidationsfreier Vorwärm- und Lötprozess

Stufenlos einstellbarer Temperaturgradient durch sensorbasiertes Profilieren

Dynamic Profiling in Serie

Im 24/7 Serienbertrieb einsetzbar

2-Kammer-System

Niedriger Mediumverbrauch

Interner Speicher von bis zu 500 Lötprogrammen

Bilder VP6000

YouTube

By loading the video, you agree to YouTube's privacy policy.
Learn more

Load video

Unsere VP6000 vacuum - Stand-Alone Systeme für flexible Serienproduktion
