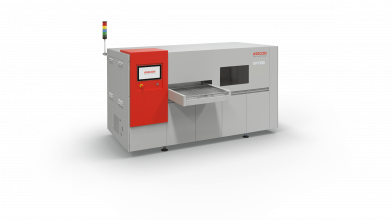

VP1100 / VP6100 vacuum
Stand-Alone Systeme für flexible Serienproduktion
Features
Der große Werkstückträger (VP1100: 610 x 610 mm / VP6100: 600 x 600 mm) lässt sich flexibel beladen. Über Auflageleisten und Mittenunterstützungen ist auch das Löten von doppelseitigen Baugruppen kein Problem.
Flexibler Werkstückträger 610 x 610 mm
Erlaubt Echtzeitmessung jedes Lötvorgangs auf Produktebene und die automatische Erstellung und Regelung des Lötprofils. Dynamic Profiling (Standard bei VP6100) und Dynamic Profiling PLUS+ optional verfügbar.
Sensor Based Profiling / Dynamic Profiling
Serienmäßig eingebautes Permanentfiltersystem zur größtmöglichen Reduzierung der Verschmutzung.
Permanentfiltersystem
Batchanlage ist für die Anforderung des 24/7 Serien-Betriebs ausgelegt.
Ausgelegt für 24/7-Serienbetrieb
Die neue Bedienoberfläche mit Touch Display ermöglicht eine leichte und intuitive Bedienung.
Intuitive Bedienung
Mit dem optionalen Barcode Scanner können Produktcodes auf der Baugruppe erfasst werden und anschließend für die Traceability mit den Lötprofilen verknüpft werden.
Optional: Barcode Scanner für Traceability
Optional: Ausführung Semi-Inline um Produktivität weiter zu steigern
Optional: Semi-Inline
Das Anlagenkonzept
Maximale Flexibilität und optimale Lötqualität sind wesentliche Merkmale der ASSCON Stand-Alone Dampfphasen-Lötsysteme. Durch die Verwendung von Werkstückträgern sind diese Anlagen hervorragend geeignet für kleine und große Produktionsmengen sowie für jegliches Design und Größe von Baugruppen. Die Mehrkammeranlagen finden aufgrund ihrer kompakten Bauweise Platz in nahezu jeder Fertigung. Die Konzeption als Batch-Anlagen ermöglicht eine Inselfertigung. Auf diese Weise kann die Anlage von unterschiedlichsten Fertigungsplätzen aus beschickt werden.
Wenn Sie das Video laden möchten, werden Sie zu YouTube verbunden. Weitere Informationen finden Sie in den Datenschutzhinweisen.
Datenschutzhinweise.

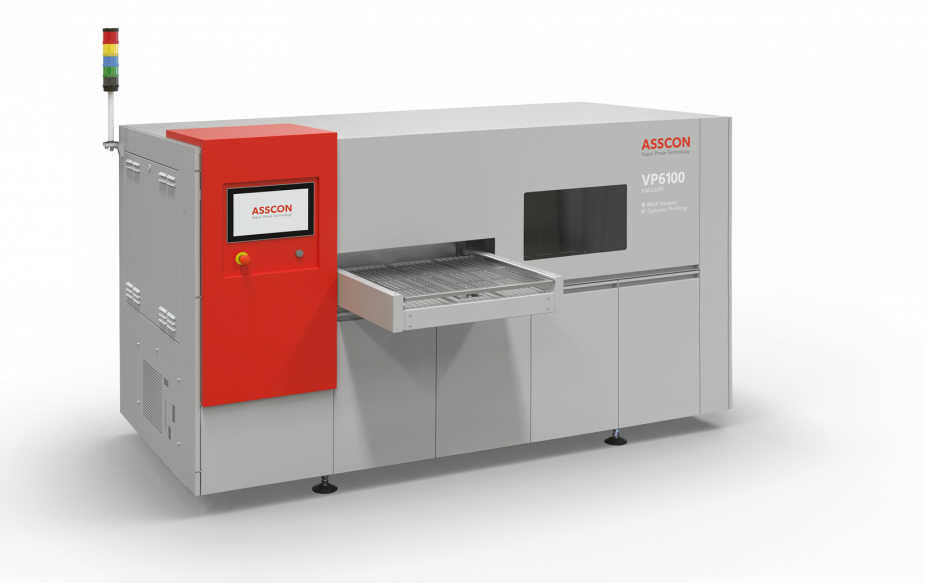

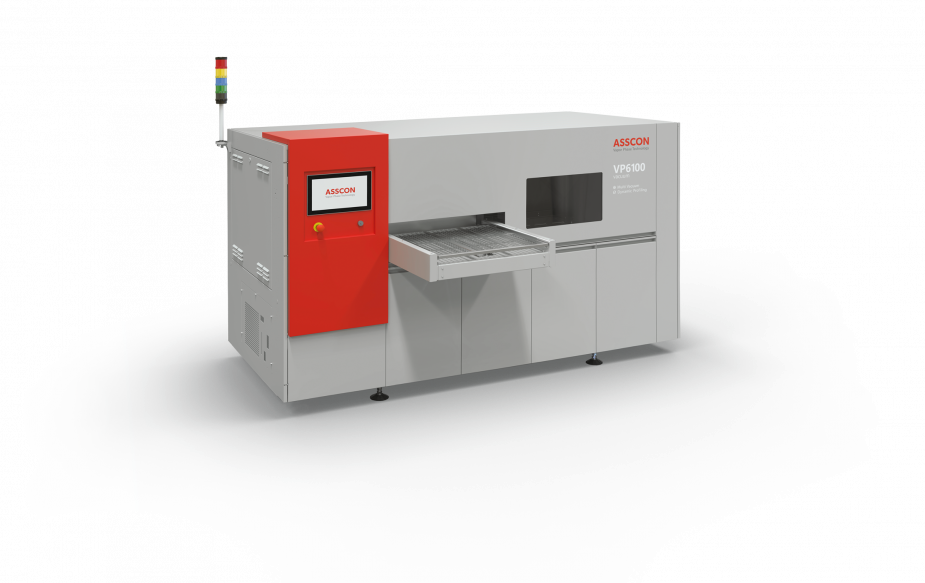

VP6100 Dampfphasenlötanlage mit Multi Vacuum
Details
Werkstückträgerformat
610 x 610 mm
Lötguthöhe max.
60 mm
Durchfahrtshöhe max.
100 mm
Anschlussspannung
400 V / 3 / N / PE 50 Hz
Anschlussleistung
9,2 kW
Durchschnittlicher Energieverbrauch
3,3 kWh
Oxidationsfreier Vorwärm- und Lötprozess
Stufenlos einstellbarer Temperaturgradient durch sensorbasiertes Profilieren
Optional: Dynamic Profiling und Dynamic Profiling PLUS+
Im 24/7 Serienbertrieb einsetzbar
2-Kammer-System
Niedriger Mediumverbrauch
Interner Speicher von bis zu 500 Lötprogrammen
Kostengünstiges Lötsystem für höchste technologische Anforderungen
Werkstückträgerformat
600 x 600 mm
Lötguthöhe max.
60 mm
Durchfahrtshöhe max.
100 mm
Anschlussspannung
400 V / 3 / N / PE 50 Hz
Anschlussleistung
13,4 kW
Durchschnittlicher Energieverbrauch
3,7 kWh
Endvakuum (Pumpe)
0,5 mbar
Vakuummodul mit Multi Vacuum Technologie
Dynamic Profiling serienmäßig
