VP2200-100 / VP2200-100 vacuum inline

Leistungsfähige Inline-Anlage für die Großserie

Features
Zwei Varianten
Bilder

Features

Übernahme von und Übergabe an die Linie über Stiftketten. Kommunikation über Smema oder optional über Hermes und/oder Linienleitrechner.

Volle Linienintegration

Taktzeiten von bis zu 20 Sekunden pro Baugruppe sind möglich.

Hoher Durchsatz

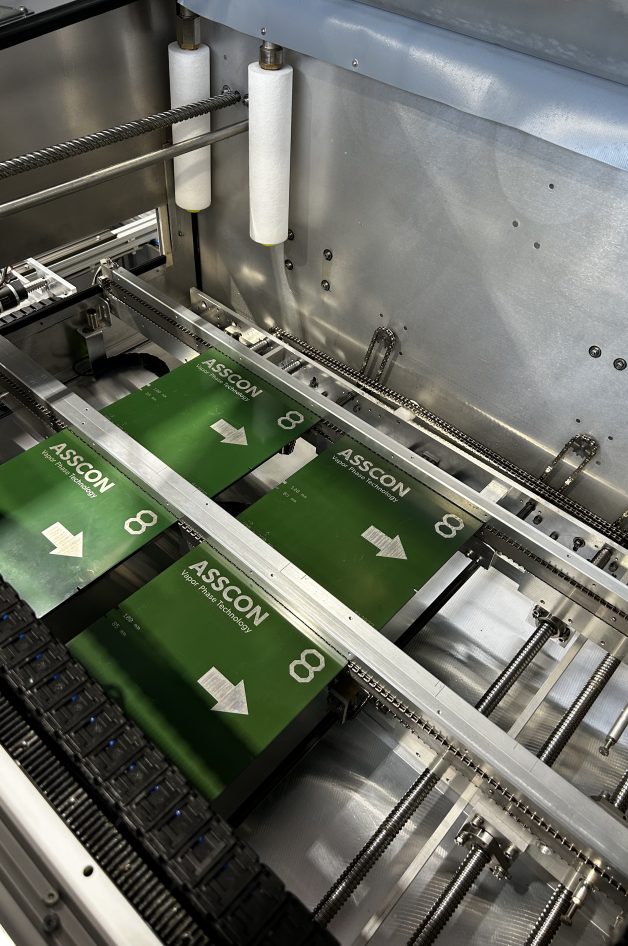

Doppelspurtransport für besonders hohe Durchsätze bei bis zu 250 mm (230 mm bei Vakuum) Produktbreite.

Doppelspurtransport

Mit der Option Longboard Baugruppen bis zu einer Länge von 1.200 mm (Vakuum 1.000 mm) fertigen.

Maximale Lötgutlänge bis zu 1.200 mm

Alle Inline-Anlagen verfügen über ein Permanentfiltersystem zur größtmöglichen Reduzierung der Verschmutzung.

Permanentfiltersystem

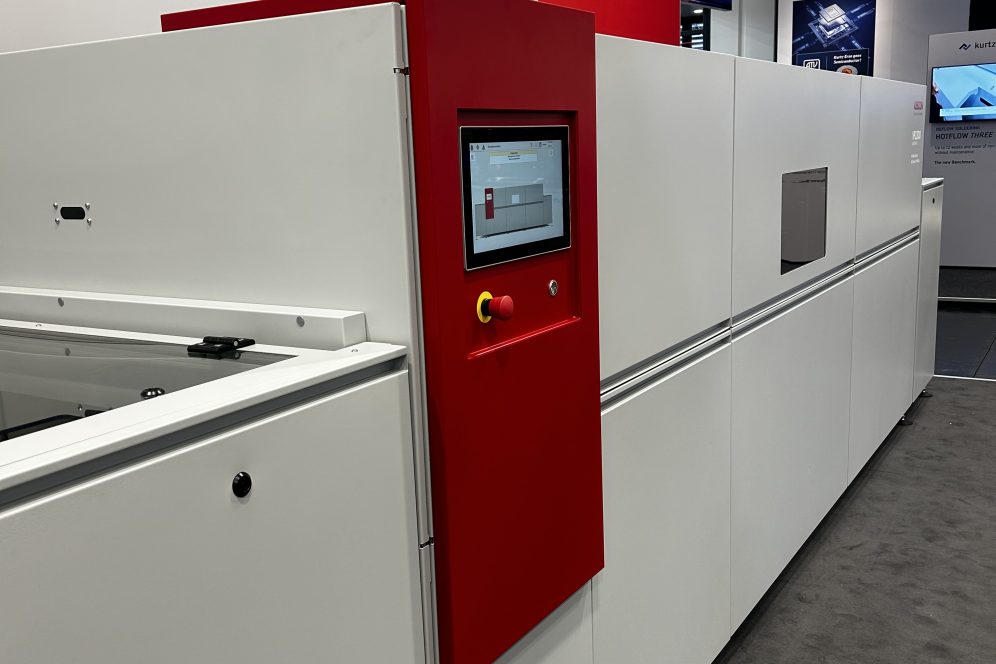

Die neue Bedienoberfläche mit Touch Display ermöglicht eine leichte und intuitive Bedienung.

Intuitive Bedienung

Über Codescanner können Codes inline eingelesen und so eine Rückverfolgbarkeit gewährleistet werden.

Volle Traceability-Fähigkeit

Weitere Features

Perfekte Lötstellen durch die Anwendung modernster Technologien
Keine Überhitzung oder Zerstörung von elektronischen Baugruppen
Produktwechsel ohne Wartezeiten
Geringe Gesamtbetriebskosten
Robustes Design für Serienproduktion
Wartungsarmer und ruckelfreier Transport

Das Anlagenkonzept

Volle Linienintegration und Verzicht auf Werkstückträger, darauf liegt der Fokus bei den ASSCON Dampfphasen-Inline-Lötsystemen. Die einfache Übergabe und Übernahme von Leiterplatten über Stiftketten zeichnen diesen Typ von Inline-Anlagen aus. Elektrisch breitenverstellbare Transportsysteme erlauben ein schnelles und unkompliziertes Anpassen an wechselnde Produkte und bieten so die heute in der modernen Elektronikfertigung nötige Flexibilität. Auch die Einbindung in Linienleitrechner ist möglich. Volle Automatisierung kombiniert mit höchster Qualität im Prozess ist hier der Leitsatz.

Flexibel in der Linie produzieren - die zwei Varianten.

VP2200-100: Modulares System für die Serienfertigung mit vollständiger Inline-Integration in der SMT-Linie bietet höchste Flexibilität. Reduzierung von Lunkerraten durch das optional verfügbare und auch nachrüstbare Vakuummodul, um auch zukünftigen Anforderungen gerecht zu werden.

VP2200-100

Mit einer maximalen Lötgutlänge von 1.200 mm und einer maximalen Breite von 620 mm hervorragend für alle Arten von Lötaufgaben geeignet. Dabei bleibt die Anlage in ihren Abmessungen sehr kompakt.

Maximale Lötgutlänge (8er bis 2er Beladung)

175 bis 600 mm (siehe Details)

Option Longboard

Baugruppen bis 1.200 mm Länge

Maximale Transportbreite

600 mm

Maximale Lötguthöhe

60 mm

Lötguthöhe nach unten

20 mm

Anschlussspannung

400V/3/N/PE- 50 Hz/60 Hz
