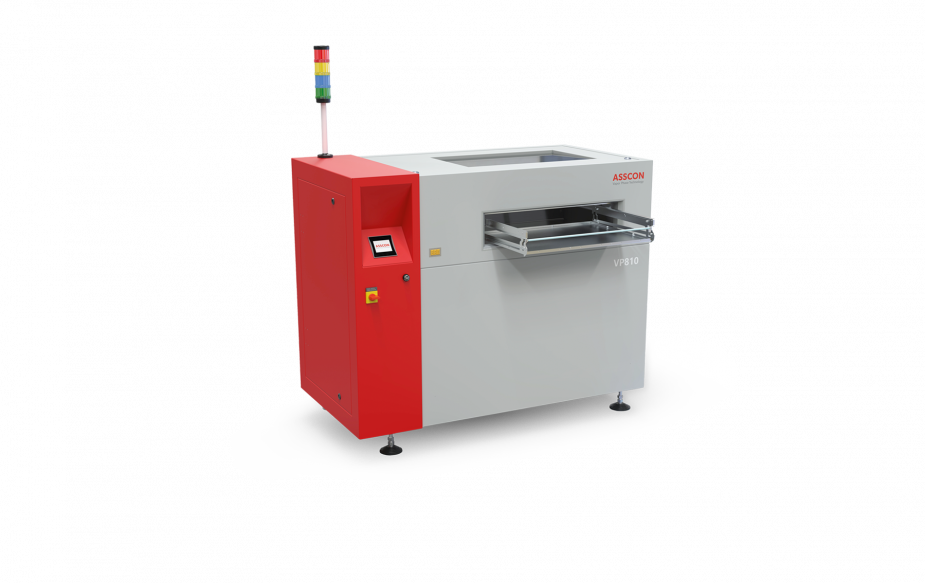

VP810 / VP810 vacuum
Stand-Alone Systeme für Kleinserie, Prototyping und Labor
Features
Mit gerade einmal LxB 1,45 x 0,76 m kann die VP810 in den meisten Fertigungen eingesetzt werden, ohne dass bauliche Veränderungen vorgenommen werden müssen.
Kleiner Footprint
Frei beladbarer Werkstückträger bringt größtmögliche Flexibität in der Fertigung.
Flexible Beladung auf Werkstückträger
Serienmäßig eingebautes Filtersystem zur größtmöglichen Reduzierung der Verschmutzung. Optional ist ein Permanentfiltersytem verfügbar.
Pumpen-/ bzw. Permanentfiltersystem
Mit dem optionalen Barcode Scanner können Produktcodes auf der Baugruppe erfasst werden und anschließend für die Traceability mit den Lötprofilen verknüpft werden.
Optional: Barcode Scanner für Traceability
Das Anlagenkonzept
Maximale Flexibilität und optimale Lötqualität sind wesentliche Merkmale der ASSCON Stand-Alone Dampfphasen-Lötsysteme. Durch die Verwendung von Werkstückträgern sind diese Anlagen hervorragend geeignet für kleine und große Produktionsmengen sowie für jegliches Design und Größe von Baugruppen. Durch die Anordnung der beiden Prozesskammern übereinander kann diese Batch-Anlage auch in kleinsten Fertigungen aufgestellt werden. Die Konzeption als Batch-Anlagen ermöglicht eine Inselfertigung. Auf diese Weise kann die Anlage von unterschiedlichsten Fertigungsplätzen aus beschickt werden.
Mit der patentierten Multi Vacuum Technologie werden Lunker (Voids) in Lötstellen reduziert und Lunkerraten <1% erreicht. Das im Prozess zuschaltbare Vakuummodul (Option) ist außerhalb des Lötbereichs angeordnet (Clean Vacuum Technologie) und dadurch äußerst wartungsarm.
Die zwei Varianten
Werkstückträgerformat
610 x 460 mm
Anschlussspannung
400V/3/N/PE- 50 Hz/60 Hz
Durchschnitt. Energieverbrauch
1,8 kWh
Betriebsbereitschaft
ca. 30 min
Stufenlos einstellbarer Temperaturgradient durch sensorbasiertes Profilieren
Neu: Stufenprofile nun auch im Vakuumbetrieb
Sauerstofffreier Vorwärm- und Lötprozess
Automatische Erkennung der Peaktemperatur garantiert sicheren und vollständig abgeschlossenen Lötprozess
Bleihaltige Anwendungen können in bleifreier Prozessumgebung gelötet werden
Interner Speicher für 25 Lötprofile
Neu: Advanced Management Interface (kurz AMI)
Pumpenfiltersystem (Optional: Permanentfiltersystem)
Die Vakuum-Option ist flexibel nachrüstbar
Werkstückträgerformat
480 x 295 mm
Anschlussspannung
400V/3/N/PE- 50 Hz/60 Hz
Energieverbrauch
2,2 kWh
Betriebsbereitschaft
ca. 60 min
... zusätzlich mit Vakuummodul ausgestattet
Einstellbares Vakuum garantiert optimale, lunkerfreie Lötstellen
Einfache Zu- und Abschaltung des Vakuumprozesses gewährleistet maximale Flexibiltät in der Fertigung
Das kompakte Technikmodul ermöglicht platzsparende Aufstellung
